電動高真空蝶閥
- 所屬類別：真空蝶閥
- 產品型號：GID
- 發布時間：2013-11-06
- 瀏覽次數：3633
- 聯系電話：0577-67983731
- 在 線 QQ：
GID電動高真空蝶閥概述
溫州永嘉縣甌北鎮泵閥之鄉雙德閥門有限公司是一家集設計、開發、生產蝶閥的資深廠家。本廠創辦多年，擁有雄厚的資金及強大的技術隊伍，精良的電腦數控車床和檢測設備，為打造出閥門精品而打下結實基礎。歷年來，產品面向全國并遠銷歐美、中東、非洲、東南亞等國家。公司以其先進的管理體系、一流的質量及服務，不斷提升企業自身的品質及用戶的需求。以更好的售后服務、更高的產品質量、更優惠的產品價格，來挑戰市場。我們將以先進的管理和勇于創新的理念作為企業的核心動力，為用戶提供優質、實用、可靠、性?xún)r(jià)比高的產品。熱誠期望與國內外商界朋友真誠合作！
GID電動高真空蝶閥主要技術性能
|
適用范圍：Applicability |
105～1.3×10-4Pa |
|
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠) |
|
氣源壓力：Mains Voltage |
0.4～0.6MPa |
|
安裝方向：Mounting Direction |
任意 |

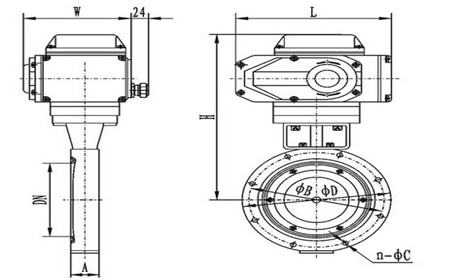

GID電動高真空蝶閥結構圖
電動高真空蝶閥外形及連接尺寸
|
Model |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GID-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GID-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GID-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GID-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GID-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
