手動高真空蝶閥
- 所屬類別：真空蝶閥
- 產品型號：GI
- 發布時間：2013-11-06
- 瀏覽次數：3828
- 聯系電話：0577-67983731
- 在 線 QQ：
手動真空蝶閥概述
GI系列手動真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。GI系列手動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
手動真空蝶閥的主要性能：
漏率：≤1.3×10-9Pa.M3/S;
適用壓力范圍：1.3×10-5Pa～3×105Pa;
工作溫度：氟橡膠-25℃～+150℃；
安裝位置：任意；
閥板兩側壓力差對閥門開、關無關；
壽命：≥10000次。
手動真空蝶閥特點:
GI系列是經過一系列改進過的蝶閥：
閥門能承受正壓力；
閥桿上下不竄動；
開、關有限位結構，閥板有鎖定裝置;
手動真空蝶閥主要零件材料：
體、桿、板 不銹鋼、碳鋼鍍鎳；
密封件 氟橡膠、丁.月青膠。

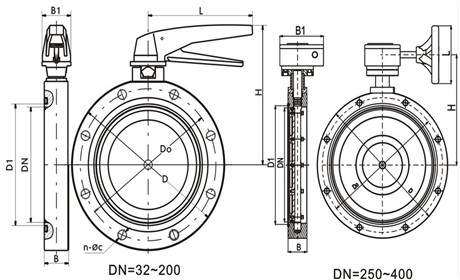

手動真空蝶閥結構圖
手動真空蝶閥外形連接尺寸：真空標準：GB6070
|
型號 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
|
GI-32 |
32 |
90 |
70 |
22 |
4 |
9 |
130 |
140 |
|
GI-40 |
40 |
100 |
80 |
22 |
4 |
9 |
140 |
155 |
|
GI-50 |
50 |
110 |
90 |
22 |
4 |
9 |
150 |
170 |
|
GI-63 |
63 |
130 |
110 |
28 |
4 |
9 |
170 |
190 |
|
GI-80 |
80 |
145 |
125 |
28 |
8 |
9 |
185 |
212 |
|
GI-100 |
100 |
165 |
145 |
28 |
8 |
9 |
206 |
242 |
|
GI-125 |
125 |
200 |
175 |
34 |
8 |
11 |
240 |
283 |
|
GI-160 |
150 |
225 |
200 |
34 |
8 |
11 |
265 |
320 |
|
GI-200 |
200 |
285 |
260 |
40 |
12 |
11 |
334 |
400 |
|
GI-250 |
250 |
335 |
310 |
45 |
12 |
11 |
384 |
473 |
|
GI-320 |
300 |
425 |
395 |
50 |
12 |
147 |
472 |
568 |
|
GI-400 |
400 |
510 |
480 |
60 |
16 |
14 |
560 |
700 |
