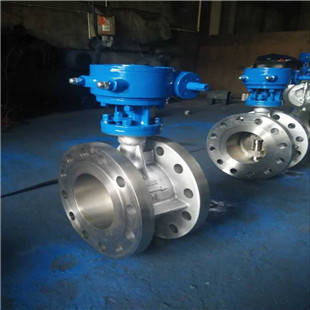

金屬硬密封不銹鋼蝶閥
金屬硬密封不銹鋼蝶閥的簡單介紹
雙德不銹鋼蝶閥采用正料不銹鋼材質加工生產,質量可靠。歡迎新老客戶咨詢采購,我們竭誠為你提供優質的產品,實惠的價格。產品分對夾式和法蘭式,操作方式有手動,蝸輪動,電動等多種操作方式。
適用范圍
金屬硬密封不銹鋼蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,其密封形式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
特點
1、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
2、金屬硬密封不銹鋼蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
5、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
主要技術參數
公稱通經DN(mm) |
50~2000 |
|||
公稱藥理PN(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封試驗(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
強度試驗(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
適用溫度 |
碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃ |
|||
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
泄漏率 |
符合GB/T13927-92標準 |
|||
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
金屬硬密封不銹鋼蝶閥主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 |
2Cr13不銹鋼、合金鋼 |
密封圈 |
不銹鋼圈 |
填料 |
柔性石墨 |
硬密封蝶閥采用標準
制造標準 |
JB/T 8527-97 |
法蘭標準 |
GB9113-2000 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T 13927-92 |
金屬硬密封不銹鋼蝶閥主要外形連接尺寸 (單位:mm)
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
||||||||||
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||
L |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
50 |
108 |
350 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
370 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
80 |
114 |
380 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
420 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
125 |
140 |
460 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-22 |
270 |
220 |
8-26 |
150 |
140 |
555 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
200 |
152 |
760 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
250 |
165 |
830 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
300 |
178 |
895 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
350 |
190 |
950 |
280 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
400 |
216 |
1190 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
450 |
222 |
1255 |
350 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
500 |
229 |
1305 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
600 |
267 |
1340 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
700 |
292 |
1520 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
800 |
318 |
1710 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
900 |
330 |
1810 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1000 |
410 |
1960 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1200 |
470 |
2250 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
1400 |
530 |
2435 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
1600 |
600 |
2780 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
1800 |
670 |
3020 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
2000 |
760 |
3270 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
金屬硬密封不銹鋼蝶閥相關產品:不銹鋼球閥 不銹鋼閘閥 不銹鋼截止閥 不銹鋼放料閥 不銹鋼針型閥 不銹鋼止回閥 不銹鋼法蘭球閥 不銹鋼儀表閥門 不銹鋼蝶閥 不銹鋼浮球閥 ZMQF不銹鋼閘門 不銹鋼氧氣閥門
以上描述中,所有文字、數據、圖片均只適用于參考,具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
本公司承諾:在用戶正常的儲運、保養、使用條件下,保質期內因產品的制造質量問題而不能正常使用時,提供三包(保修、包退、包換)
