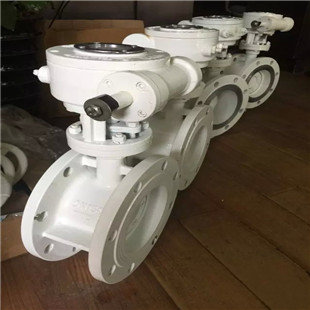

軟密封雙偏心蝶閥
- 所屬類別：雙偏心蝶閥
- 產品型號：D342x/d343x/d343f
- 發布時間：2014-10-25
- 瀏覽次數：8508
- 聯系電話：0577-67983731
- 在 線 QQ：
一、產品概述：

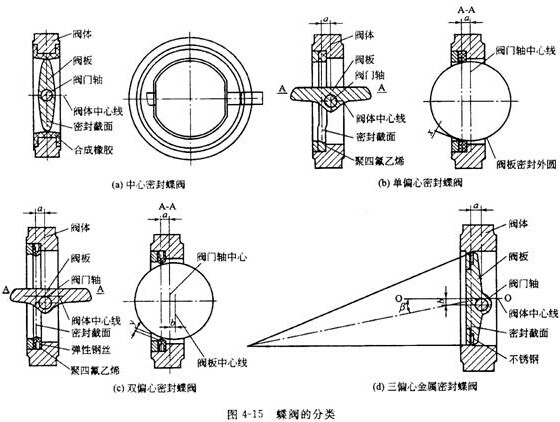

D342x軟密封雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。雙德雙偏心蝶閥也叫作高性能蝶閥， 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。
二、產品采用標準
|
結構形式 |
雙偏心 |
|
|
設計依據 |
GB |
API |
|
驅動方式 |
手動、蝸輪蝸桿傳動、手動、電動 |
|
|
設計標準 |
GB/T 12238 |
API609、MSS.SP-68 |
|
結構長度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
|
連接法蘭 |
JB/T79、JB/T82、GB/T9115 |
ASME B16.5、ASME B16.47 |
|
試驗和檢驗 |
JB/T 9092 |
API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

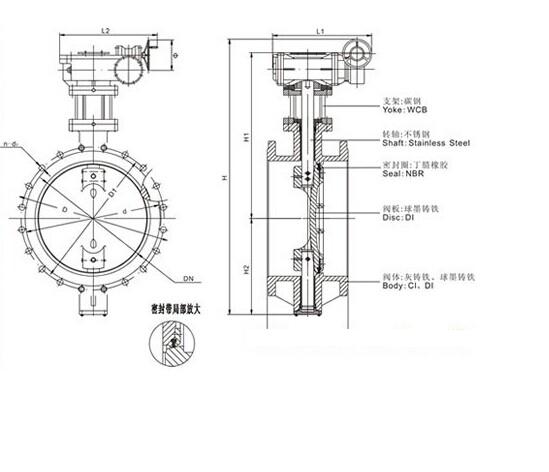

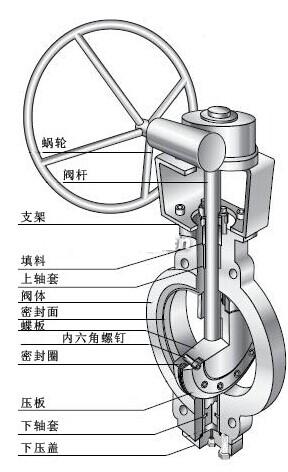

三、軟密封雙偏心蝶閥主要零件材料
|
序號 |
材質 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
WCB、CF8、CF8M、CF8C、CF3、CF3M |
5 |
填料 |
柔性石墨 |
|
2 |
閥桿 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
6 |
填料壓蓋 |
WCB、CF8、CF8M |
|
3 |
蝶板組合件 |
WC+f4、WCB+不銹鋼復合件 |
7 |
支架 |
WCB、CF8、CF8M、CF3、CF3M |
|
4 |
填料墊 |
2Cr13 |
8 |
蝸輪蝸桿裝置 |
|
軟密封雙偏心蝶閥是永嘉縣雙德閥門制造有限公司的主要產品之一雙偏心蝶閥，D342X-10雙偏心蝶閥,法蘭雙偏心蝶閥，軟密封雙偏心蝶閥，法蘭式雙偏心蝶閥，雙偏心高性能蝶閥，雙偏心軟密封蝶閥，雙偏心密封蝶閥，雙偏心蝶閥結構圖，雙偏心蝶閥原理的用途是水處理工程 等環保領域。材質主要有鑄鋼，不銹鋼等，壓力在1.0-1.6Mpa.連接方式有，對夾式蝶閥，對焊蝶閥.法蘭式雙偏心蝶閥。
