手動襯膠蝶閥
- 所屬類別：襯膠蝶閥
- 產品型號：d71j,d671j
- 發布時間：2014-04-15
- 瀏覽次數：4199
- 聯系電話：0577-67983731
- 在 線 QQ：
手動襯膠蝶閥用途及特點
我公司生產的氣動襯膠蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。雙德氣動手動襯膠蝶閥其主要特點為:
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（橡膠耐磨性是銅的七倍）
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。產品價格是不銹鋼閥門的三分之一。
手動襯膠蝶閥采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
手動襯膠蝶閥執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
手動襯膠蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
手動襯膠蝶閥參數 D671F
|
驅動 |
壓縮空氣5～7bar（可帶手輪） |
|
公稱通經 |
50～1200mm（可定做25、32、40） |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
EPDM:-29～+120℃ |
|
PTFE:-40～+130℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
鑄鐵、碳鋼 |
|
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅（過海水） |
|
閥座材質 |
EPDM、NBR PTFE |
|
適用介質 |
水及液體類介質 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
手動襯膠蝶閥附件選項 D671F
回訊器：也叫限位開關（APL310），遠程反饋開關信號（防爆APL410）
電磁閥：雙作用選二位五通、單作用選二位三通（防爆） PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
手動襯膠蝶閥標準 D671XF
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB12238 |
|
|
結構長度 |
對夾連接 |
GB12221 |
|
對夾法蘭尺寸 |
GB12221 |
|
|
試驗和檢驗 |
JB/T9002 |
|

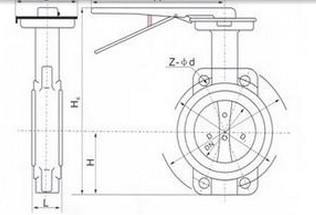

手動襯膠蝶閥安裝尺寸表
|
公稱通DN(mm) |
尺 寸 |
執行器型號 |
||||
|
L |
D |
D1 |
H1 |
Z-φd |
||
|
50 |
43 |
165 |
125 |
82 |
4-18 |
可選配GTD/GTE、 |
|
65 |
46 |
185 |
145 |
95 |
4-18 |
|
|
80 |
46 |
200 |
160 |
101 |
8-18 |
|
|
100 |
52 |
220 |
180 |
123 |
8-18 |
|
|
125 |
56 |
250 |
210 |
136 |
8-18 |
|
|
150 |
56 |
285 |
240 |
150 |
8-22 |
|
|
200 |
60 |
340 |
295 |
180 |
8-22 |
|
|
250 |
68 |
395 |
335 |
210 |
12-22 |
|
|
300 |
78 |
445 |
400 |
245 |
12-22 |
|
|
350 |
78 |
505 |
460 |
280 |
16-22 |
|
|
400 |
102 |
565 |
515 |
305 |
16-22 |
|
|
450 |
114 |
615 |
565 |
365 |
20-26 |
|
|
500 |
127 |
670 |
620 |
372 |
20-26 |
|
|
600 |
154 |
780 |
725 |
458 |
20-30 |
|
訂貨須知：
一、①手動襯膠蝶閥名稱與型號②手動襯膠蝶閥口徑，如果您對手動襯膠蝶閥型號不熟悉，請說明使用介質，溫度，壓力，驅動方式及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定手動襯膠蝶閥型號，請報手動襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【www.4umfithv.cn】,如有任何疑問.您可以致電給我們,我們竭誠為您提供優質的服務。您的滿意，是雙德人永恒的追求！
本公司承諾：
①本保證書只針對永嘉縣雙德閥門有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
