內襯蝶閥
- 所屬類別：襯膠蝶閥
- 產品型號：D71J、D371J、D971J
- 發布時間：2014-03-11
- 瀏覽次數：2322
- 聯系電話：0577-67983731
- 在 線 QQ：
D71J、D371J、D971J內襯蝶閥結構特點：設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧?？梢匀魏挝恢冒惭b，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐弱腐蝕，使用壽命長等特點。全襯膠蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度0-85℃使用壓力：1.0-1.6MPa。海水、鹽水等弱腐蝕性介質。如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。雙德襯氟蝶閥閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、304等；閥板材質：襯膠（EPDM、丁腈橡膠等）。本廠可生產型號： D371J-10|D371J-10Z|D371J-10Q|D371J-10C，D371J-16|D371J-16Z|D371J-16Q|D371J-16C
內襯蝶閥D71J、D371J、D971J測試：
設計與制造:GB12238 Desi gn and manufacture:GB12238
結構長度:GB12221(20系列)Face to face dimension: GB12221(Series20)
法蘭連接尺寸：GB4216Connection dimension of flange:GB4216
壓力試驗:GB/T13927-1992；JB/T9092-1999.
內襯蝶閥D371J密封圈材料適用溫度表
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或J |
XA或JA |
XB或JB |
XC、JC或F |
XD或JD |
XE或JE |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

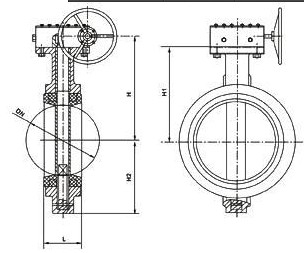

D371J蝸輪內襯蝶閥主要外形和連接尺寸及重量表
|
公稱
通徑 |
公稱
壓力 |
工作
壓力 |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
Do |
H3 |
A |
B |
質量
(KG) |
|
40 |
1.0MPa |
1.0MPa |
33 |
150 |
110 |
4-18 |
55 |
100 |
150 |
62 |
164 |
125 |
6 |
|
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
150 |
62 |
164 |
125 |
7 |
||
|
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
208 |
62 |
164 |
125 |
10 |
||
|
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
260 |
62 |
164 |
125 |
11 |
||
|
100 |
52 |
220 |
180 |
8-18 |
90 |
140 |
275 |
62 |
164 |
125 |
12 |
||
|
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
350 |
106 |
289 |
200 |
18 |
||
|
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
350 |
106 |
289 |
200 |
29 |
||
|
200 |
60 |
340 |
295 |
8-22 |
160 |
210 |
240 |
106 |
289 |
200 |
34.5 |
||
|
250 |
0.6MPa |
68 |
395 |
350 |
12-22 |
206 |
235 |
240 |
106 |
289 |
200 |
44 |
|
|
300 |
78 |
445 |
400 |
12-22 |
232 |
273 |
320 |
112 |
370 |
253 |
64.5 |
||
|
350 |
78 |
505 |
450 |
16-22 |
263 |
310 |
320 |
112 |
370 |
253 |
75.5 |
||
|
400 |
102 |
565 |
515 |
16-26 |
295 |
340 |
400 |
270 |
562 |
280 |
156 |
||
|
450 |
114 |
615 |
565 |
20-26 |
327 |
370 |
400 |
270 |
562 |
280 |
171.5 |
||
|
500 |
127 |
670 |
620 |
20-26 |
358 |
399 |
400 |
270 |
562 |
280 |
206.5 |
||
|
550 |
0.4MPa |
140 |
730 |
675 |
20-30 |
384 |
430 |
400 |
270 |
562 |
280 |
215 |
|
|
600 |
154 |
780 |
725 |
20-30 |
474 |
460 |
500 |
270 |
562 |
280 |
283 |
||
|
700 |
165 |
895 |
840 |
24-30 |
486 |
510 |
500 |
125 |
503 |
443 |
426 |
||
|
800 |
190 |
1015 |
950 |
24-33 |
591 |
672 |
500 |
200 |
513 |
531 |
550 |
||
|
900 |
203 |
1115 |
1050 |
28-33 |
|
500 |
200 |
513 |
531 |
1070 |
|||
|
1000 |
216 |
1230 |
1160 |
28-36 |
721 |
800 |
550 |
273 |
713 |
815 |
1296 |
||
歡迎您訪問我們的網站.內襯蝶閥型號，結構，圖片，價格等，由于規格多內襯蝶閥工況不一樣，報價需要來電來函！我們將竭誠為您提供優質的服務！您的滿意，是雙德人永恒的追求！
