軟密封蝶閥
軟密封蝶閥D971X/D941X是一種(閥板)繞垂直于通道的固定軸旋轉的閥門,其由回轉型角行程電子式電動執行器和蝶形閥組成,屬旋轉高性能型調節或開關閥類,接受工業自動化控制儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單,以AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),將此轉變成與輸入信號相對應的位移,以角度位移(0~90º)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作。(二位開關式接受AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號)。是一種高精度、高性能、高可靠性類產品
軟密封蝶閥D941X特點
1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
軟密封蝶閥技術參數:
公稱直徑:DN40-DN1200
公稱壓力:PN1.0-1.6
適用介質:酸堿、油品、食品、海水、回收水、廢水等.
適用溫度:-23℃~+83℃(根據閥座材質而定)
閥體標準:國標、美標、日標
閥體材質:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、鋁青銅。
閥座材質:天然膠X1、海帕倫X2、乙丙橡膠X3、氯丁橡膠X4、丁腈橡膠X5、耐磨橡膠X6、氟橡膠X7、耐熱乙丙橡膠X9、聚四氟乙烯F4。
閥板材質:氟橡膠、尼龍板。
驅動方式: 手動、蝸輪傳動、氣動、電動、液動
軟密封蝶閥采用標準:
制造標準 |
GB/T12238-1989;lS0 10631-1994;BS EN593-1998 |
法蘭標準 |
GB/T17241.6-1998:IS0 7005-2;BSEN 1092-2002 |
結構長度標準 |
GB/T1 2221-1989:lS0 5752-1988;BS EN558-1 |
檢驗標準 |
GB/T13927-1992;JB/T9092-1999;S0 5028-1993;BS 6755-l-1986 |

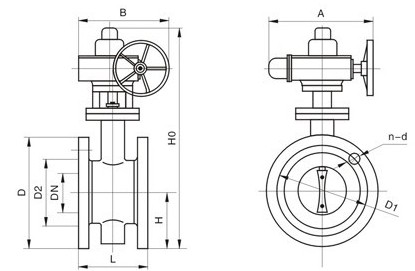

軟密封蝶閥尺寸
公稱通徑DN |
結構長度 (標準值) |
外形尺寸(參考值) |
連接尺寸9標準植) |
||||||||||||||
PN0.6MPa PN1.0MPa PN1.6MPa |
|||||||||||||||||
毫米 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
50 |
108 |
82.5 |
338 |
180 |
65 |
140 |
110 |
88 |
4~14 |
165 |
125 |
99 |
4~18 |
165 |
125 |
99 |
4~18 |
65 |
112 |
92.5 |
358 |
180 |
65 |
160 |
130 |
108 |
4~14 |
185 |
145 |
118 |
4~18 |
185 |
145 |
118 |
4~18 |
80 |
114 |
100 |
413 |
245 |
72 |
190 |
150 |
124 |
4~18 |
200 |
160 |
132 |
8~18 |
200 |
160 |
132 |
8~18 |
100 |
127 |
110 |
428 |
240 |
72 |
210 |
170 |
144 |
4~18 |
220 |
180 |
156 |
8~18 |
220 |
180 |
156 |
8~18 |
125 |
140 |
125 |
444 |
240 |
72 |
240 |
200 |
172 |
8~18 |
250 |
210 |
184 |
8~18 |
250 |
210 |
184 |
8~18 |
150 |
140 |
142.5 |
553 |
350 |
93 |
265 |
225 |
199 |
8~18 |
285 |
240 |
211 |
8~22 |
285 |
240 |
211 |
8~22 |
200 |
152 |
170 |
678 |
350 |
93 |
320 |
280 |
254 |
8~18 |
340 |
295 |
266 |
8~22 |
340 |
295 |
266 |
12~22 |
250 |
250 |
197.5 |
742 |
550 |
350 |
375 |
335 |
309 |
12~18 |
395 |
350 |
319 |
12~22 |
405 |
355 |
319 |
12~26 |
300 |
270 |
222.5 |
803 |
600 |
350 |
440 |
395 |
363 |
12~22 |
445 |
400 |
370 |
12~22 |
460 |
410 |
370 |
12~26 |
350 |
290 |
252.5 |
866 |
600 |
350 |
490 |
445 |
413 |
12~22 |
505 |
460 |
429 |
16~22 |
520 |
470 |
429 |
16~26 |
400 |
310 |
282.5 |
940 |
600 |
350 |
540 |
495 |
463 |
16~22 |
565 |
515 |
480 |
16~26 |
580 |
525 |
480 |
16~30 |
450 |
330 |
307.5 |
995 |
750 |
380 |
595 |
550 |
518 |
16~22 |
615 |
565 |
530 |
20~26 |
640 |
585 |
548 |
20~30 |
500 |
350 |
335 |
1058 |
750 |
380 |
645 |
600 |
568 |
20~22 |
670 |
620 |
582 |
20~26 |
715 |
650 |
609 |
20~33 |
600 |
390 |
390 |
1163 |
750 |
380 |
755 |
705 |
667 |
20~26 |
780 |
725 |
682 |
20~30 |
840 |
770 |
720 |
20~36 |
700 |
430 |
447.5 |
1283 |
750 |
380 |
860 |
810 |
772 |
24~26 |
895 |
840 |
794 |
24~30 |
910 |
840 |
794 |
24~36 |
800 |
470 |
507.5 |
1398 |
750 |
380 |
975 |
920 |
878 |
24~30 |
1015 |
950 |
901 |
24~33 |
1025 |
950 |
901 |
24~39 |
900 |
510 |
557.5 |
1498 |
1250 |
380 |
1075 |
1020 |
978 |
24~30 |
1115 |
1050 |
1001 |
28~33 |
1125 |
1050 |
1001 |
28~39 |
1000 |
550 |
615 |
1608 |
1500 |
580 |
1175 |
1120 |
1078 |
28~30 |
1230 |
1160 |
1112 |
28~36 |
1255 |
1170 |
1112 |
28~42 |
1200 |
630 |
727.5 |
1876 |
1500 |
580 |
1405 |
1340 |
1295 |
32~33 |
1455 |
1380 |
1328 |
32~39 |
1485 |
1390 |
1328 |
32~48 |
