蝸輪蝸桿蝶閥
- 所屬類別：渦輪蝶閥
- 產品型號：d341x
- 發布時間：2013-12-23
- 瀏覽次數：3917
- 聯系電話：0577-67983731
- 在 線 QQ：
蝸輪蝸桿蝶閥系我公司最新研制的法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。
D341X系列蝸輪法蘭蝶閥適于冶金、化工電力和市政工程及水廠等介質為水、油品等管道上。軟密封蝶閥起切斷流體和調節介質流量等作用。D341X蝶閥的特點：1、該蝶閥設計結構新穎，整體尺寸小，重量輕。2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。3、蝶板采用雙偏心，使蝶板與密封圈間無滑動磨擦，密封面耐磨損使用壽命長，密封可靠，易調整。
D341X蝸輪蝸桿蝶閥的工作原理：
通過旋轉蝶閥渦輪執行機構上的手輪，帶動閥桿蝶板在90度范圍內自由旋轉，使蝶閥處于開啟或關閉狀態，達到連通或切斷介質的目的。
|
制造標準 |
GB12238-89 |
法蘭標準 |
GB/T17241.6、GB/T9113.1 |
|
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T13927-92 |
蝸輪蝸桿蝶閥D341X的主要性能規范：
|
型號 |
公稱壓力PN |
殼體試驗壓力 |
密封試驗壓力 |
工作溫度 |
適用介質 |
|
D341X-6 |
0.6 MPa |
0.9 MPa |
0.66 MPa |
≤80℃ |
水、油品 |
|
D341X-10 |
1.0 MPa |
1.5 MPa |
1.1 MPa |
≤80℃ |
水、油品 |
D341X蝸輪蝸桿蝶閥的主要零件材質：
|
零件名稱 |
閥體、蝶板 |
閥桿 |
閥座 |
密封圈 |
填料 |
|
材料 |
灰鑄鐵 |
中碳鋼 |
銅合金、不銹鋼 |
丁腈橡膠 |
柔性石墨 |

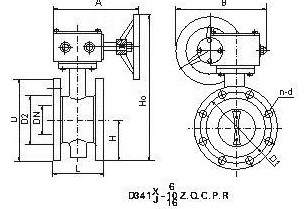

D341X蝸輪蝸桿蝶閥的主要連接尺寸：
|
公稱通徑 |
L |
H1 |
H |
0.6MPa |
1.0MPa |
|||||||
|
短系列 |
長系列 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|||
|
100 |
127 |
127 |
120 |
240 |
210 |
170 |
144 |
4-19 |
220 |
180 |
144 |
8-19 |
|
125 |
140 |
140 |
130 |
270 |
240 |
200 |
174 |
8-19 |
250 |
210 |
174 |
8-19 |
|
150 |
140 |
140 |
150 |
300 |
265 |
225 |
199 |
8-19 |
285 |
240 |
199 |
8-23 |
|
200 |
152 |
152 |
180 |
330 |
320 |
280 |
254 |
8-19 |
340 |
295 |
254 |
8-23 |
|
250 |
165 |
250 |
220 |
400 |
375 |
335 |
309 |
12-19 |
395 |
350 |
309 |
12-23 |
|
300 |
178 |
270 |
220 |
410 |
440 |
395 |
363 |
12-23 |
445 |
400 |
363 |
12-23 |
|
350 |
190 |
290 |
270 |
460 |
490 |
445 |
413 |
12-23 |
505 |
460 |
413 |
16-23 |
|
400 |
216 |
310 |
290 |
510 |
540 |
495 |
463 |
16-23 |
565 |
515 |
463 |
16-28 |
|
450 |
222 |
330 |
320 |
560 |
595 |
550 |
518 |
16-23 |
615 |
565 |
518 |
20-28 |
|
500 |
229 |
350 |
360 |
590 |
645 |
600 |
568 |
20-23 |
670 |
620 |
568 |
20-28 |
|
600 |
267 |
390 |
390 |
660 |
755 |
705 |
667 |
20-26 |
780 |
725 |
667 |
20-31 |
|
700 |
292 |
430 |
460 |
780 |
860 |
810 |
772 |
24-26 |
895 |
840 |
772 |
24-31 |
|
800 |
318 |
470 |
530 |
850 |
975 |
920 |
878 |
24-31 |
1015 |
950 |
878 |
24-34 |
|
900 |
330 |
510 |
570 |
920 |
1075 |
1020 |
978 |
24-31 |
1115 |
1050 |
978 |
28-34 |
|
1000 |
410 |
550 |
630 |
990 |
1175 |
1120 |
1078 |
28-31 |
1230 |
1160 |
1078 |
28-37 |
|
1200 |
470 |
630 |
750 |
1115 |
1405 |
1340 |
1295 |
32-34 |
1455 |
1380 |
1295 |
32-40 |
|
1400 |
530 |
710 |
850 |
1228 |
1630 |
1560 |
1510 |
36-37 |
1675 |
1590 |
1510 |
36-43 |
|
1600 |
600 |
790 |
990 |
1340 |
1830 |
1760 |
1710 |
40-37 |
1915 |
1820 |
1710 |
40-49 |
|
1800 |
670 |
870 |
1100 |
1570 |
2045 |
1970 |
1918 |
44-40 |
2115 |
2020 |
1920 |
44-49 |
|
2000 |
760 |
950 |
1210 |
1680 |
2265 |
2180 |
2125 |
48-43 |
2325 |
2230 |
2130 |
48-49 |
