雙法蘭手動硬密封蝶閥
- 所屬類別：手動蝶閥
- 產品型號：d43h
- 發布時間：2013-12-21
- 瀏覽次數：4255
- 聯系電話：0577-67983731
- 在 線 QQ：

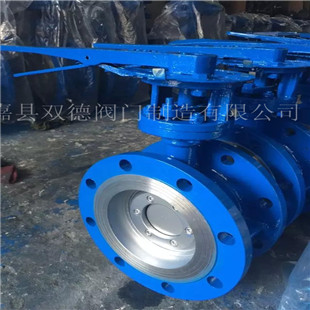

雙法蘭手動硬密封蝶閥廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長。
雙法蘭手動硬密封蝶閥特點
１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
６、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
２、
雙法蘭手動硬密封蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～150 |
||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
-40℃～600℃ |
|||
雙法蘭手動硬密封蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
雙法蘭手動硬密封蝶閥采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
D73H-10/16/25/雙法蘭手動硬密封蝶閥、聚四氟密封蝶閥主要外形連接尺寸
|
公稱通徑 |
結構長度標準值 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸（標準值) |
參考重量 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
(kg) |
|
50 |
2 |
43 |
265 |
330 |
250 |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
8 |
|
65 |
21/2 |
46 |
265 |
362 |
267 |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
9 |
|
80 |
3 |
49 |
320 |
375 |
275 |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
11 |
|
100 |
4 |
56 |
320 |
410 |
295 |
180 |
8-18 |
45° |
180 |
8-18 |
45° |
190 |
8-22 |
45° |
13 |
|
125 |
5 |
64 |
340 |
425 |
305 |
210 |
8-18 |
45° |
210 |
8-18 |
45° |
220 |
8-26 |
45° |
22 |
|
150 |
6 |
70 |
390 |
465 |
320 |
240 |
8-22 |
45° |
240 |
8-22 |
45° |
250 |
8-26 |
45° |
24 |
D43H-10/16/25型法蘭式彈性硬密封、聚四氟密封蝶閥雙法蘭手動硬密封蝶閥主要外形連接寸
|
公稱通徑 |
結構長度標準值 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸（標準值) |
參考重量 |
||||||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
(kg) |
|
50 |
2 |
108 |
265 |
325 |
240 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
14 |
|
65 |
21/2 |
112 |
265 |
340 |
250 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
17 |
|
80 |
3 |
114 |
320 |
355 |
255 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
20 |
|
100 |
4 |
127 |
320 |
400 |
275 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
22 |
|
125 |
5 |
140 |
340 |
435 |
300 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
37 |
|
150 |
6 |
140 |
390 |
455 |
310 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
43 |
雙法蘭手動硬密封蝶閥相關產品：d373h渦輪蝶閥，d673h氣動對夾蝶閥.d973h電動對夾蝶閥
