輕型風道蝶閥
- 所屬類別：通風蝶閥
- 產品型號：d941w
- 發布時間：2013-12-18
- 瀏覽次數：3589
- 聯系電話：0577-67983731
- 在 線 QQ：
輕型風道蝶閥系我公司先進技術，采用優質耐熱鋼經特殊工藝研制而成的一種高性能高溫蝶閥，具有耐高溫、體積小、耐震、耐磨、結構緊湊、操作方便、靈活、流阻小等特點。它與任何電動、氣動、液動、電液動、手動執行器組合以不同性能的閥門，可實現自動調節或遠距離控制，廣泛應用于冶金、建材、石化、電力等工業部門。
輕型風道蝶閥執行器
HQ型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。
輕型風道蝶閥采用標準
設計標準：GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度 h：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999 主要技術參數
輕型風道蝶閥性能
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
|
適用溫度 |
氣傳動、電傳動。 |
|||

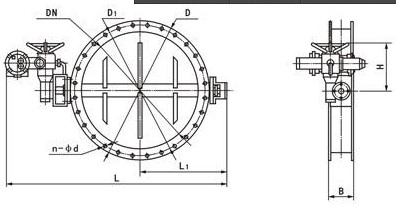

D 94 1 W - 0.5、2.5、6 C.P.R.V系列輕型風道蝶閥連接尺寸
|
公稱通徑DN |
結構長度 |
外型尺寸(參考值) |
連接尺寸(標準值) |
參考 |
|||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
418 |
250 |
225 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
42 |
|
65 |
21/2 |
112 |
80 |
438 |
250 |
225 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
53 |
|
80 |
3 |
114 |
95 |
466 |
250 |
225 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
62 |
|
100 |
4 |
127 |
105 |
486 |
250 |
225 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
81 |
|
125 |
5 |
140 |
120 |
516 |
325 |
245 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
90 |
|
150 |
6 |
140 |
132 |
541 |
325 |
245 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
100 |
|
200 |
8 |
152 |
160 |
779 |
325 |
245 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
110 |
|
250 |
10 |
165 |
187 |
836 |
363 |
313 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
145 |
|
300 |
12 |
178 |
220 |
901 |
363 |
313 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
160 |
|
350 |
14 |
190 |
245 |
954 |
363 |
313 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
215 |
|
400 |
16 |
216 |
270 |
1003 |
363 |
313 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
230 |
|
450 |
18 |
222 |
297 |
1058 |
465 |
439 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
250 |
|
500 |
20 |
229 |
322 |
1111 |
546 |
556 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
260 |
|
600 |
24 |
267 |
377 |
1233 |
546 |
556 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
370 |
|
700 |
28 |
292 |
430 |
1338 |
546 |
556 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
400 |
|
800 |
32 |
318 |
487 |
1452 |
546 |
556 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
560 |
|
900 |
36 |
330 |
537 |
1588 |
632 |
706 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
580 |
|
1000 |
40 |
410 |
587 |
1689 |
632 |
706 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
660 |
|
1200 |
48 |
470 |
687 |
1938 |
632 |
706 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
950 |
|
1400 |
56 |
530 |
760 |
2670 |
790 |
1338 |
1575 |
1520 |
36-30 |
1630 |
1560 |
36-36 |
1280 |
|
1600 |
64 |
600 |
895 |
2810 |
868 |
1476 |
1790 |
1730 |
40-30 |
1830 |
1760 |
40-36 |
1510 |
|
1800 |
72 |
670 |
995 |
3020 |
868 |
1476 |
1990 |
1930 |
44-30 |
2045 |
1970 |
44-39 |
2500 |
|
2000 |
80 |
760 |
1095 |
3220 |
965 |
1600 |
2190 |
2130 |
48-30 |
2265 |
2180 |
48-42 |
2900 |
歡迎您訪問我們的網站，輕型風道蝶閥報價及技術咨詢請?jiān)L問我們的網站或來電來函，我們將竭誠為您提供更優質的服務，您的滿意，是雙德人永恒的追求！
