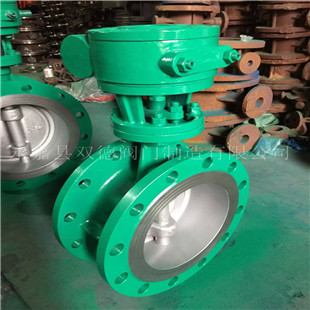

渦輪傳動蝶閥
渦輪傳動蝶閥有電動對夾蝶閥氣動法蘭蝶閥,對夾式氣動蝶閥,氣動對夾式蝶閥,電動三偏心蝶閥,氣動三偏心蝶閥,它們均為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有:手動,蝸輪桿傳動等
渦輪傳動蝶閥特點
1、蝶板密封為硬軟多層,具有硬軟密封雙重密封優點,無論在低溫還是在高溫工況下,具有優良的密封性能。
2、采用三偏心結構,閥座與蝶板幾乎無摩擦,具有越關越緊的密封性能,達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能,使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、新一代三偏心私服密封蝶閥兼具了三偏心密封結構與軟密封的優點,密封性能可靠,適用范圍廣,使用壽命更長。
渦輪傳動蝶閥標準
設計規范 |
GB/T 12238 |
結構長度 |
GB/T 12221 |
法蘭連接 |
GB/T 9113 |
試驗與檢驗 |
GB/T 13927 |
產品標識 |
GB/T 12220 |
渦輪傳動蝶閥性能:
公稱通徑 |
DN(mm) |
50~300 |
||
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
密封試驗 |
1.1 |
1.76 |
2.75 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等; |
|||
適用溫度 |
-40℃~600℃ |
|||
驅動形式 |
手柄、渦輪、電動、氣動、液動 |
渦輪傳動蝶閥主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 |
2Cr13不銹鋼、合金鋼 |
密封圈 |
不銹鋼圈 |
填料 |
柔性石墨 |

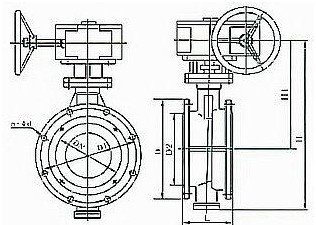

渦輪傳動蝶閥D343H-2.5C/6C/10C連接尺寸 (mm)
通徑 |
主要尺寸 |
O.25MPa |
0.6MPa |
1.OM Pa |
||||||||||||
mm |
inch |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
D |
D1 |
Z-φ d |
b×f |
50 |
2 |
108 |
75 |
200 |
140 |
11O |
4-φ14 |
16×3 |
140 |
110 |
4-φ14 |
16×3 |
165 |
125 |
4-φ18 |
20×3 |
65 |
21/2 |
112 |
93 |
210 |
160 |
130 |
4-φ14 |
16×3 |
160 |
130 |
4-φ14 |
16×3 |
185 |
145 |
4-φ18 |
20×3 |
80 |
3 |
114 |
98 |
226 |
190 |
150 |
4-φ18 |
18×3 |
190 |
150 |
4-φ18 |
18×3 |
200 |
160 |
8-φ18 |
20×3 |
100 |
4 |
127 |
130 |
250 |
210 |
170 |
4-φ18 |
18×3 |
210 |
170 |
4-φ18 |
18×3 |
220 |
180 |
8-φ18 |
22×3 |
125 |
5 |
140 |
165 |
295 |
240 |
200 |
8-φ18 |
20×3 |
240 |
200 |
8-φ18 |
20×3 |
250 |
210 |
8-φ18 |
22×3 |
150 |
6 |
140 |
175 |
315 |
260 |
225 |
8-φ18 |
20×3 |
265 |
225 |
8-φ18 |
20×3 |
285 |
240 |
8-φ22 |
24×3 |
200 |
8 |
152 |
220 |
380 |
320 |
280 |
8-φ18 |
22×3 |
320 |
280 |
8-φ18 |
22×3 |
340 |
295 |
8-φ22 |
24×3 |
250 |
10 |
165 |
250 |
405 |
375 |
335 |
12-φ18 |
24×3 |
375 |
335 |
12-φ18 |
24×3 |
395 |
350 |
12-φ22 |
26×3 |
300 |
12 |
178 |
300 |
480 |
440 |
395 |
12-φ22 |
24×4 |
440 |
395 |
12-φ22 |
24×4 |
445 |
400 |
12-φ22 |
26×4 |
350 |
14 |
190 |
330 |
545 |
490 |
445 |
12-φ22 |
24×4 |
490 |
445 |
12-φ22 |
24×4 |
505 |
460 |
16-φ22 |
26×4 |
400 |
16 |
216 |
360 |
550 |
540 |
495 |
16-φ22 |
24×4 |
540 |
495 |
16-φ22 |
24×4 |
565 |
515 |
16-φ26 |
26×4 |
450 |
18 |
222 |
380 |
620 |
595 |
550 |
16-φ22 |
24×4 |
595 |
550 |
16-φ22 |
24×4 |
615 |
565 |
20-φ26 |
28×4 |
500 |
20 |
229 |
410 |
680 |
645 |
600 |
20-φ22 |
26×4 |
645 |
600 |
20-φ22 |
26×4 |
670 |
620 |
20-φ26 |
28×4 |
600 |
24 |
267 |
460 |
750 |
755 |
705 |
20-φ26 |
26×5 |
755 |
705 |
20-φ26 |
26×5 |
780 |
725 |
20-φ30 |
30×4 |
700 |
28 |
292 |
530 |
820 |
860 |
810 |
24-φ26 |
26×5 |
860 |
810 |
24-φ26 |
26×5 |
895 |
840 |
24-φ30 |
30×5 |
800 |
32 |
318 |
610 |
91O |
975 |
920 |
24-φ30 |
26×5 |
975 |
920 |
24-φ30 |
26×5 |
1015 |
950 |
24-φ33 |
32×5 |
900 |
36 |
330 |
640 |
930 |
1075 |
1020 |
24-φ30 |
26×5 |
1075 |
1020 |
24-φ30 |
26×5 |
1115 |
1050 |
28-φ33 |
34×5 |
1000 |
40 |
410 |
720 |
980 |
1175 |
1120 |
28-φ30 |
26×5 |
1175 |
1120 |
28-φ30 |
26×5 |
1230 |
1160 |
28-φ36 |
34×5 |
1200 |
48 |
470 |
820 |
1220 |
1375 |
1320 |
32-φ30 |
26×5 |
1405 |
1340 |
32-φ33 |
28×5 |
1455 |
1380 |
32-φ39 |
38×5 |
1400 |
56 |
530 |
930 |
1310 |
1575 |
1520 |
36-φ30 |
26×5 |
1630 |
1560 |
36-φ36 |
32×5 |
1675 |
1590 |
36-φ42 |
42×5 |
1600 |
64 |
600 |
80 |
1460 |
|
|
|
|
1830 |
1760 |
40-φ36 |
|
1915 |
1820 |
40-φ48 |
62×5 |
1800 |
72 |
670 |
1090 |
1560 |
|
|
|
|
2045 |
1970 |
44-φ39 |
|
2115 |
2020 |
44-φ48 |
|
2000 |
80 |
760 |
1190 |
1670 |
|
|
|
|
2265 |
2 1 80 |
48-φ42 |
|
2325 |
2230 |
48-φ48 |
|
渦輪傳動蝶閥D343H-16C/25C/40C連接尺寸 (mm)
通徑 |
主要尺寸 |
1.6M Pa |
2.5MPa |
4.0MPa |
||||||||||||
mm |
inc h |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
50 |
2 |
108 |
75 |
200 |
165 |
125 |
4-φ18 |
20×3 |
165 |
125 |
4-φ18 |
20×3 |
165 |
125 |
4-φ18 |
20×3 |
65 |
21/2 |
112 |
93 |
210 |
185 |
145 |
4-φ18 |
20×3 |
185 |
145 |
8-φ18 |
22×3 |
185 |
145 |
8-φ18 |
22×3 |
80 |
3 |
114 |
98 |
226 |
200 |
160 |
8-φ18 |
20×3 |
200 |
160 |
8-φ18 |
4×3 |
200 |
160 |
8-φ18 |
24×3 |
100 |
4 |
127 |
130 |
250 |
220 |
180 |
8-φ18 |
22×3 |
235 |
190 |
8-φ22 |
24×3 |
235 |
190 |
8-φ22 |
24×3 |
125 |
5 |
140 |
165 |
295 |
250 |
210 |
8-φ18 |
22×3 |
270 |
220 |
8-φ26 |
26×3 |
270 |
220 |
8-φ26 |
26×3 |
150 |
6 |
140 |
175 |
315 |
285 |
240 |
8-φ22 |
24×3 |
300 |
250 |
8-φ26 |
28×3 |
300 |
250 |
8-φ26 |
28×3 |
200 |
8 |
152 |
220 |
380 |
340 |
295 |
12-φ22 |
24×3 |
360 |
310 |
12-φ26 |
30×3 |
375 |
320 |
12-φ30 |
34×3 |
250 |
10 |
165 |
250 |
405 |
405 |
355 |
12-φ26 |
26×3 |
425 |
370 |
12-φ30 |
32×3 |
450 |
385 |
12-φ33 |
38×3 |
300 |
12 |
178 |
300 |
480 |
460 |
410 |
12-φ26 |
28×3 |
485 |
430 |
16-φ30 |
34×4 |
515 |
450 |
12-φ33 |
42×4 |
350 |
14 |
190 |
330 |
545 |
520 |
470 |
16-φ26 |
30×4 |
555 |
490 |
16-φ33 |
38×4 |
580 |
510 |
16-φ36 |
46×4 |
400 |
16 |
216 |
360 |
550 |
580 |
525 |
16-φ30 |
32×4 |
620 |
550 |
16-φ36 |
40×4 |
660 |
585 |
16-φ39 |
50×4 |
450 |
18 |
222 |
380 |
620 |
640 |
585 |
20-φ30 |
34×4 |
670 |
600、 |
20-φ36 |
42×4 |
685 |
610 |
20-φ39 |
50×4 |
500 |
20 |
229 |
410 |
680 |
715 |
650 |
20-φ33 |
36×4 |
730 |
660 |
20-φ36 |
44×4 |
755 |
670 |
20-φ42 |
52×4 |
600 |
24 |
267 |
460 |
750 |
840 |
770 |
20-φ36 |
38×5 |
845 |
770 |
20-φ39 |
46×5 |
890 |
795 |
20-φ48 |
60×5 |
700 |
28 |
292 |
530 |
820 |
910 |
840 |
24-φ36 |
38×5 |
960 |
875 |
24-φ42 |
46×5 |
|
|
|
|
800 |
32 |
318 |
61O |
910 |
1025 |
950 |
24-φ39 |
38×5 |
1085 |
990 |
24-φ48 |
50×5 |
|
|
|
|
900 |
36 |
330 |
640 |
930 |
1125 |
1050 |
28-φ39 |
40×5 |
1185 |
1 090 |
28-φ48 |
54×5 |
|
|
|
|
1000 |
40 |
410 |
720 |
980 |
1255 |
1170 |
28-φ42 |
42×5 |
1320 |
1210 |
28-φ56 |
58×5 |
|
|
|
|
1200 |
48 |
470 |
820 |
1220 |
1485 |
1390 |
32-φ48 |
48×5 |
1530 |
1420 |
32-φ56 |
72×5 |
|
|
|
|
1400 |
56 |
530 |
930 |
1310 |
1685 |
1590 |
36-φ48 |
60×5 |
1750 |
1640 |
36-φ65 |
78×5 |
|
|
|
|
1600 |
64 |
600 |
980 |
1460 |
1930 |
1820 |
40-φ56 |
|
|
|
|
|
|
|
|
|
1800 |
72 |
670 |
1090 |
1560 |
2130 |
2020 |
44-φ56 |
|
|
|
|
|
|
|
|
|
2000 |
80 |
760 |
1190 |
1670 |
2345 |
2230 |
48-φ62 |
|
|
|
|
|
|
|
|
|
