電動對夾軟密封蝶閥
- 所屬類別：軟密封蝶閥
- 產品型號：d971x
- 發布時間：2013-11-19
- 瀏覽次數：2114
- 聯系電話：0577-67983731
- 在 線 QQ：
電動對夾軟密封蝶閥
閥門材料：
鑄鐵、碳鋼、不銹鋼
密封材料：
天然橡膠(NR)-20～+85℃
乙丙橡膠(EPDM)-40～+125℃
丁腈橡膠(NBR)-20～+82℃
硅橡膠(SI)-70～+150℃
氟橡膠(FPM)-23～+150℃
氟丁橡膠(CR)0～+80℃
丁基橡膠(IIR)-40～+100℃
聚四氟乙烯塑料(PTFE)+10～+150℃
法蘭連接尺寸： GB4216-84，GB9115-88
結構長度： GB2221-89；
壓力試驗： GB?T13927-92；
適用介質：我公司電動軟密封蝶閥廣泛適用于 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。
電動對夾軟密封蝶閥電動執行機構技術參數
|
ODL系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤80℃、NBR≤68℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |

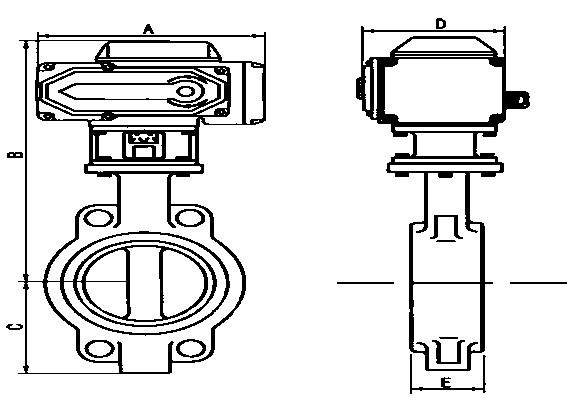

電動對夾軟密封蝶閥結構圖
電動對夾軟密封蝶閥外形尺寸
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
0.2A |
|
80 |
155 |
368 |
89 |
104 |
46 |
15W |
0.2A |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
0.5A |
|
150 |
208 |
446 |
132 |
115 |
56 |
25W |
0.5A |
|
200 |
256 |
489 |
164 |
127 |
60 |
50W |
0.8A |
|
250 |
256 |
514 |
200 |
127 |
68 |
50W |
0.8A |
|
300 |
256 |
568 |
238 |
127 |
78 |
90W |
1.0A |
|
350 |
288 |
629 |
280 |
164 |
78 |
120W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
102 |
120W |
1.2A |
|
450 |
288 |
693 |
335 |
164 |
114 |
150W |
1.2A |
|
500 |
288 |
729 |
360 |
164 |
127 |
150W |
1.2A |
